6. Chức năng chính

6.1 Chức năng đo lường

6.1.1 Đo lường năng lượng điện hoạt động và phản ứng và lưu trữ dữ liệu của chúng.

6.1.2 Năng lượng điện được tính toán, hiển thị và lưu trữ theo điện tích cực, đảo ngược và tổng năng lượng phản ứng tương ứng.

6.1.3 Chuyển tiếp, đảo ngược hoạt động và không có điện, nhiều lần tắt nguồn, hoạt động bật nguồn không ảnh hưởng đến độ chính xác của đồng hồ đo năng lượng;

6.1.4 Đèn báo

Khi có tín hiệu xung điện, hãy thắp sáng đèn báo xung (một trong hai hoạt động và phản ứng) khoảng 80 ± 20ms.

1. Tổng quan

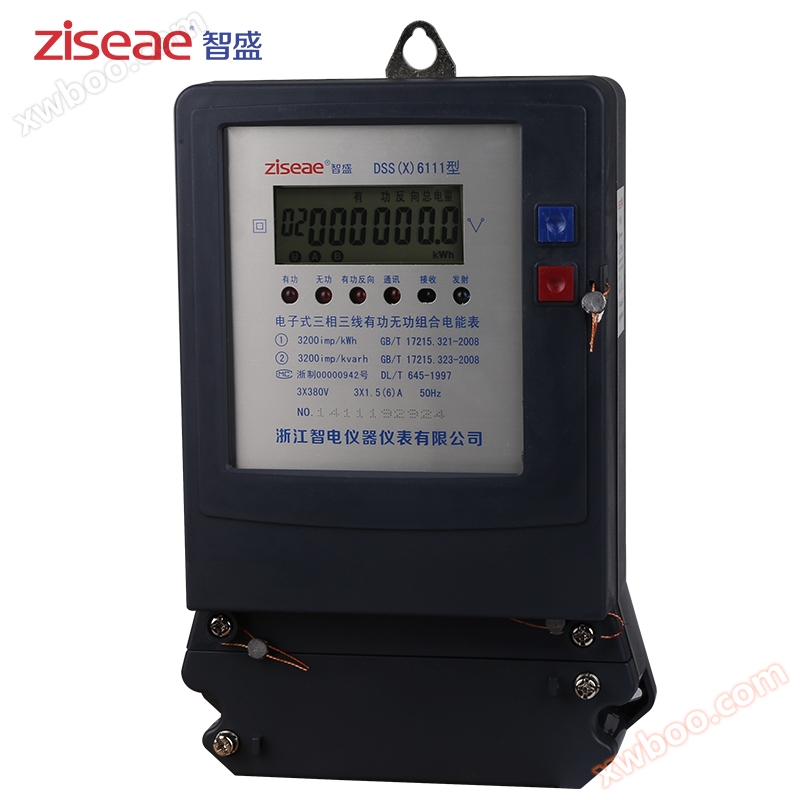

DTS (X) 6111, DSS (X) 6111 loại ba pha điện tử hoạt động phản kháng kết hợp đồng hồ năng lượng (sau đây gọi là đồng hồ năng lượng), là một đồng hồ năng lượng tích cực và phản kháng được phát triển để phù hợp với thiết kế cải tạo lưới điện. Nó có độ chính xác và tính khả thi cao. Tiêu chuẩn sản xuất sản phẩm phù hợp với tiêu chuẩn công nghiệp điện GB/T17215.321-2008 "Đồng hồ đo năng lượng AC hoạt động loại 1 và loại 2", GB/T17215.323-2008, DL/T614-1997 "Đồng hồ đo năng lượng đa chức năng", DL/T645-1997 "Quy chế truyền thông đồng hồ điện đa chức năng" và các yêu cầu kỹ thuật khác đối với đồng hồ đo năng lượng tĩnh ba pha, là sự lựa chọn lý tưởng cho các doanh nghiệp, trạm biến áp hoặc nhà máy điện cần thực hiện đánh giá mức điện phản kháng, và cũng phù hợp cho việc truyền tải và phân phối hoặc tự động hóa lưới. Sản phẩm này có thể đo tần số tương đương 50Hz trong lưới điện ba pha AC năng lượng hoạt động và phản ứng, và có thể thực hiện đo lường năng lượng điện tích cực và đảo ngược và chức năng truyền thông hồng ngoại và RS485. Nó được đặc trưng bởi độ chính xác cao, độ tin cậy tốt, tải trọng rộng, tiêu thụ điện năng thấp, đường cong lỗi thẳng và khả năng chống nhiễu mạnh.

2, Nguyên tắc làm việc

2.1 Nguyên tắc làm việc của đơn vị đo năng lượng điện

Nguyên tắc hoạt động của đơn vị đo năng lượng điện

Dòng điện của mỗi pha năng lượng điện được đo bằng cách lấy mẫu máy biến áp để có được tín hiệu điện áp, sau đó thông qua mạch vi sai bên trong chip ATT7026A để khuếch đại tín hiệu điện áp, tín hiệu khuếch đại sau khi A/D được chuyển đổi thành tín hiệu kỹ thuật số tỷ lệ thuận với nó, và sau đó thông qua bộ lọc cao để loại bỏ các thành phần dòng trực tiếp trong tín hiệu vào một đầu vào của hệ số nhân kỹ thuật số. Tín hiệu điện áp điện năng được đo được lấy mẫu điện áp riêng phần của điện trở, thông qua

Mạch vi sai bên trong chip ATT7026A khuếch đại tín hiệu, sau đó chuyển đổi A/D thành tín hiệu kỹ thuật số tỷ lệ thuận với nó, vào đầu vào khác của bộ nhân kỹ thuật số và tín hiệu của kênh hiện tại để nhân

Tính toán, hoàn thành đo lường công suất tức thời của điện năng được đo lường. Mỗi pha đầu ra công suất tức thời thông qua bộ lọc thông thấp kỹ thuật số, xử lý tích hợp được thực hiện, sau đó tích lũy giá trị tuyệt đối vào bộ chuyển đổi'kỹ thuật số/tần số', sau khi tách xung đầu ra của mạch chia tần được đưa vào đơn vị CPU để xử lý, tổng công suất hoạt động và phản ứng được ghi lại tương ứng và đảo ngược hoạt động.

3.2 Nguyên tắc làm việc của đơn vị CPU

Xung tần số cao của đầu ra đơn vị đo năng lượng điện đi qua hai bộ ghép quang điện, tất cả các cách như đầu ra xung thụ động để kiểm tra nhà máy và kiểm tra đồng hồ năng lượng của người dùng; Một con đường khác được gửi đến chip CPU để xử lý dữ liệu. CPU dưới hệ thống (chương trình đo năng lượng), dựa trên bộ nhớ trong bộ nhớ dữ liệu và hằng số mét để tính toán giá trị năng lượng hoạt động và phản ứng, sau đó chuyển sang bộ nhớ trong, dữ liệu được lưu trữ có thể được hiển thị thông qua LCD, cũng như thông qua hồng ngoại và RS485.

3. Chỉ số kỹ thuật

· Tần số tham chiếu: 50Hz;

· Điện áp tham chiếu cụ thể: ba pha bốn dây 3X220/380V, 3X57.7/100V;

Ba pha ba dây 3X380V, 3X100V;

· Thông số kỹ thuật hiện tại: Loại truy cập Transformer: 3X1.5 (6) A, 3X (6) A;Loại truy cập trực tiếp:3X5(20)A、 3X10(40)A、3X15(60)A、3X20(80)A、3X30(100)A;

· Đồng hồ đo hằng số: 100imp/kWh-6400imp/kWh (tùy thuộc vào nhãn tên);

· Mức độ chính xác: Hoạt động cấp 1, phản ứng cấp 2;

1

· Khởi động: Trong điều kiện điện áp tham chiếu cụ thể, tần số tham chiếu và hệ số công suất 1,0, đồng hồ đo năng lượng hoạt động 0,004Ιb (cấp 1) và phản ứng 0,005Ιn (cấp 2) có thể bắt đầu và bắt đầu đo năng lượng liên tục.

· Tiềm động: Với chức năng chống tiềm động logic, vòng điện áp cộng với điện áp tham chiếu cụ thể 115%, trong trường hợp ngắt mạch hiện tại, đồng hồ đo năng lượng không tạo ra đầu ra xung dư thừa.

· Điều kiện khí hậu

· Thông số điện

4. Kích thước và trọng lượng

4.1 Bản vẽ phác thảo và kích thước lắp đặt

4.2 Kích thước tổng thể: 270X170X79mm; Kích thước lắp đặt: 240X150mm

4.3 Trọng lượng: khoảng 2kg

3

5. Cài đặt và sử dụng

· Cần thợ điện có kinh nghiệm hoặc chuyên gia để lắp đặt đồng hồ và chắc chắn rằng bạn đã đọc xong hướng dẫn sử dụng này;

· Lấy đồng hồ đo năng lượng từ hộp đóng gói, xác nhận vỏ không bị hư hại, kiểm tra xem các mặt hàng trong hộp có khớp với danh sách không;

· Có lỗ vít móc ở phần trên của đồng hồ đo năng lượng, được cố định bằng vít móc M4 và hai lỗ gắn ở phần dưới của đồng hồ đo năng lượng, được cố định trên tường hoặc bảng vá bằng vít tự khai thác M4X10 hoặc M4X12 (xem bản vẽ kích thước tổng thể);

· Kiểm tra các con dấu chì ở cả hai đầu trong tình trạng tốt;

· Đồng hồ đo năng lượng phải được nối dây chính xác theo sơ đồ dây trên nắp đầu dây, đầu 13 và 14 là đầu giao diện truyền thông RS485, đầu 15 và 16 là đầu ra thử nghiệm xung hoạt động, đầu ra thử nghiệm xung phản ứng 17 và 18;

· Sơ đồ cổng kiểm tra xung
